Cross-flow torrt och vått kombinerat kyltorn

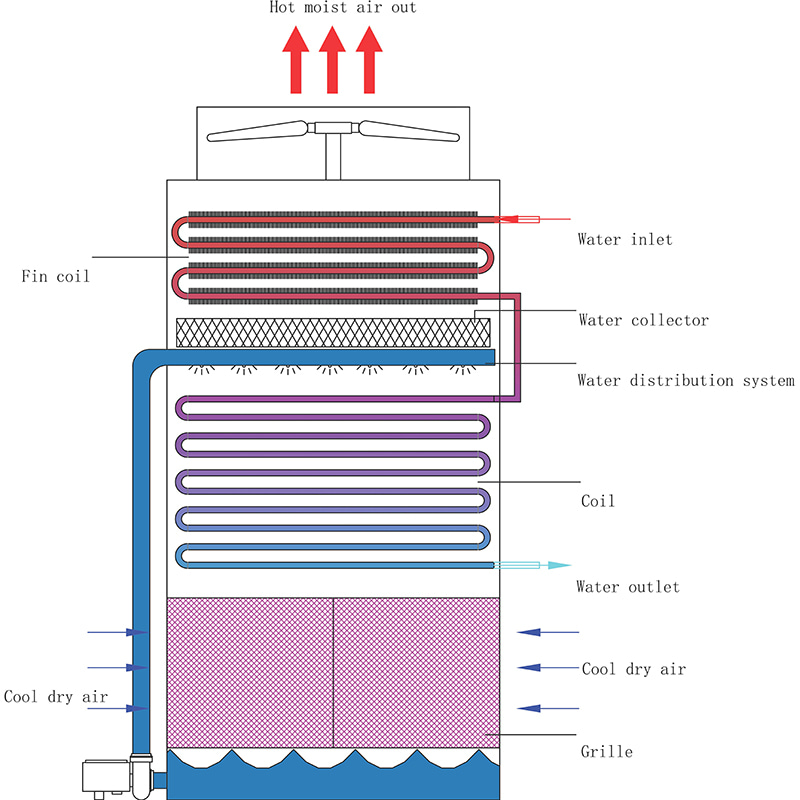

Det torra och våta kyltornet kombinerar fördelarna med torrkylning och våtkylning, och dess arbetsprincip är som följer:

Torrkylningsprincip:

Hett vatten kommer in i kylrörsbunten i den torra kyldelen. Vanligtvis använder kylrörsbunten högeffektiva värmeöverföringselement såsom flänsrör för att öka värmeöverföringsytan. Under inverkan av fläkten strömmar extern luft genom kylrörsbuntens yttre yta. Eftersom varmvattentemperaturen i röret är högre än lufttemperaturen utanför röret finns det en temperaturskillnad mellan de två. Värme överförs från varmvattnet till luften genom rörväggen på ett vettigt värmeväxlingssätt, vilket sänker varmvattentemperaturen och ökar lufttemperaturen. Den uppvärmda luften släpps ut från tornet av fläkten, varigenom initial kylning av varmvattnet uppnås.

Principen för våt kylning:

Det varma vattnet efter torrkylning kommer in i den våta kyldelen. Hett vatten sprutas jämnt på det vattendrypande fyllmedlet genom vattendistributionssystemet för att bilda en vattenfilm. Luften som kommer in från kyltornets nedre del är i full kontakt med vattenfilmen på fyllmedlet under uppåtgående flöde. Å ena sidan kommer luft direkt i kontakt med värmeöverföring med vatten, vilket minskar temperaturen på vattnet; å andra sidan förångas en del av vattnet till vattenånga och kommer in i luften, absorberar det latenta förångningsvärmet under förångningsprocessen, vilket ytterligare sänker vattnets temperatur. Det kylda vattnet samlas upp i uppsamlingsbassängen och återvinns. Samtidigt, för att minska förlusten av vattendroppar och påverkan på miljön från luftflödet, finns vanligtvis en vattenuppsamlare och en dimavskiljare på den övre delen av den våta kylsektionen. Vattenuppsamlaren används för att samla upp vattendroppar och dimavskiljaren används för att avlägsna vattendimma i luftflödet.

Betydande vattenbesparing:

noll avdunstningsförlust under drift av torra sektioner, vilket sparar 30 % till 70 % vatten än rena våta torn;

Flexibel anpassning:

Byt vått läge i miljöer med hög temperatur och hög luftfuktighet för att säkerställa kylningseffektivitet;

Miljööverensstämmelse:

minska avdrift och vit dimma (ångplym), lämplig för strikt miljövänliga områden;

Låg underhållskostnad:

Torr sektion minskar beläggning och korrosion och förlänger utrustningens livslängd.

Vattenbarriär:

Fångar effektivt upp vattendroppar som bärs i luften och avdriftshastigheten kan nå under 0,001 %. Den avtagbara designen underlättar underhållet av kylspolen, och polyvinylklorid (PVC)-materialet är korrosionsbeständigt, åldringsbeständigt och mikrobiell tillväxt. Installerad på kylvattenstyrplattan för enkel rengöring.

Torr-kall sektion fenkylslinga:

med rostfritt stålrör som basrör och aluminiumlegering som fena, ökar dess högvingade struktur avsevärt kontaktytan med luft och förbättrar värmeväxlingseffektiviteten i torr-kall sektion. Kombinationen av rostfritt stål och aluminiumlegeringsmaterial förbättrar korrosionsbeständigheten.

Effektivt stilgaller:

tillverkad av modifierad polyvinylklorid (PVC), som förhindrar stänk och blockerar direkt solljus, minskar kyltornets drift och förhindrar att alger växer i tornet. Stålramsstrukturen ökar hållfastheten hos stilgallret, vilket gör stilgallret lätt att demontera.

Våtkylsektionens kylslinga:

egenskaperna är desamma som vanliga slutna kyltornskylare.
