Cross-flow Evaporative Condensor

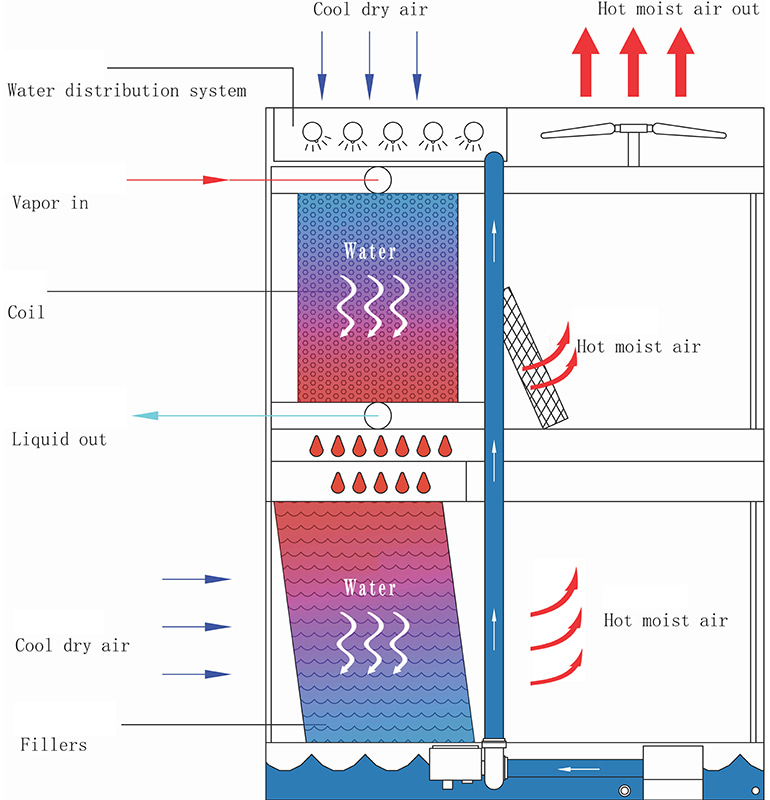

Arbetsprincip för evaporativ kondensor:

Torrkylningsprincip:

Hett vatten kommer in i kylrörsbunten i den torra kyldelen. Vanligtvis använder kylrörsbunten högeffektiva värmeöverföringselement såsom flänsrör för att öka värmeöverföringsytan. Under inverkan av fläkten strömmar extern luft genom kylrörsbuntens yttre yta. Eftersom varmvattentemperaturen i röret är högre än lufttemperaturen utanför röret finns det en temperaturskillnad mellan de två. Värme överförs från varmvattnet till luften genom rörväggen på ett vettigt värmeväxlingssätt, vilket sänker varmvattentemperaturen och ökar lufttemperaturen. Den uppvärmda luften släpps ut från tornet av fläkten, varigenom initial kylning av varmvattnet uppnås.

Principen för våt kylning:

Det varma vattnet efter torrkylning kommer in i den våta kyldelen. Hett vatten sprutas jämnt på det vattendrypande fyllmedlet genom vattendistributionssystemet för att bilda en vattenfilm. Luften som kommer in från kyltornets nedre del är i full kontakt med vattenfilmen på fyllmedlet under uppåtgående flöde. Å ena sidan kommer luft direkt i kontakt med värmeöverföring med vatten, vilket minskar temperaturen på vattnet; å andra sidan förångas en del av vattnet till vattenånga och kommer in i luften, absorberar det latenta förångningsvärmet under förångningsprocessen, vilket ytterligare sänker vattnets temperatur. Det kylda vattnet samlas upp i uppsamlingsbassängen och återvinns. Samtidigt, för att minska förlusten av vattendroppar och påverkan på miljön från luftflödet, finns vanligtvis en vattenuppsamlare och en dimavskiljare på den övre delen av den våta kylsektionen. Vattenuppsamlaren används för att samla upp vattendroppar och dimavskiljaren används för att avlägsna vattendimma i luftflödet.

Högeffektiv kondensering:

Evaporativ kylning används för att minska kondensationstemperaturen med 10 % till 30 %.

Vattenbesparing och elbesparing:

Spara 30 % till 50 % vattenbesparing än traditionella vattenkyltorns skal och rörkondensor, vilket sparar energiförbrukningen för kyltornet.

Kompakt design:

Integrerad kondenskylningsfunktion för att minska fotavtrycket.

Stark anpassningsförmåga:

Lämplig för höga temperaturer och torra områden (beroende på våt glödlampstemperatur snarare än torr glödlampstemperatur)

Fläktsystem:

Använder högeffektiv axialflödesfläkt, helt förseglad luftflödesfläktmotor, korrosionsbeständigt gjutstål med flera spår, och lufttrumman, fästet och skyddsnätet är gjorda av varmförzinkat material. Fläkten har utmärkt korrosionsbeständighet i miljöer med hög temperatur och hög luftfuktighet.

Vattendistributionssystem:

Korrosionsbeständig styv polyvinylklorid (U-PVC), speciell strukturell design möjliggör inspektion och underhåll från utsidan av utrustningen utan avstängning. Det förstärkta ABS-munstycket för knapphål med en stor diameter på 360 grader används för att kraftigt minska risken för blockering.

Vattenklaff:

Fångar effektivt upp vattendroppar som bärs i luften och avdriftshastigheten kan nå under 0,001 %. Den avtagbara designen underlättar underhållet av kylspolen, och polyvinylklorid (PVC)-materialet är korrosionsbeständigt, åldringsbeständigt och mikrobiell tillväxt. Installerad på kylvattenstyrplattan för enkel rengöring.

Spole:

Den kontinuerligt böjda serpentinspiralstrukturen minskar svetspunkten och minskar risken för vattenläckage. Spolens lutningsdesign underlättar smidig utmatning av vätska i röret. Kylaren klarar ett trycktest på upp till 2,5Mpa efter att den totala svetsningen är klar.

Kallvattenbricka:

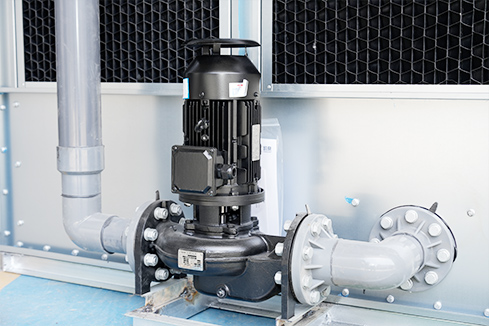

Spraypumpen är utrustad med ett rostfritt stålfilter och en omvänd virvelplatta. Höjden på kallvattenbrickan är rimligt utformad, vilket inte bara kan säkerställa att spraypumpen inte suger in luft samtidigt som mängden vatten kvarhålls till ett minimum.

Fall:

Tillverkad av högkvalitativ magnesiumpläterad aluminium-zink stålplåt, beläggningen innehåller en kombination av zink, aluminium, magnesium och kisel, och har utmärkt korrosionsbeständighet. Den normala livslängden är mer än 25 år, och den plana ytans korrosionsbeständighet är 6-8 gånger den för vanliga aluminium-zink stålplåtar och har unika självreparationsegenskaper för banbrytande ytbeläggning.
